Тема: постановка допусков

Автор:  Алексей Дата: 09.04.2010 09:23 Валерий, здравствуйте.
В 3х мерном проектировании модели проектируются в размеры номинальный размер, один к одному, это уже программа ЧПУ должна учитывать технологические допуски.
Расскажите поподробней о Ваших задачах для того, чтобы мы могли подобрать Вам оптимальное решение.
Пишите мне на почту Ответить на сообщение »



Автор:  Валерий Дата: 07.04.2010 15:33 Добрый день!
Такой вопрос:
Есть трехмерная модель некой детали. Эта модель, как я понимаю, запускается в станок с ЧПУ, который конвертирует эту модель в нужный формат. Собственно вопрос: если есть односторонний допуск на размер, то в 3-мерной модели как нужно рисовать? По номиналу, или плюс половина допуска? Ответить на сообщение »



Автор:  Константин Дата: 21.07.2009 12:15 Буду стараться более точно формулировать вопросы в дальнейшем.
Поняли вы меня правильно. Спасибо! Ответить на сообщение »



Автор:  Анди Дата: 20.07.2009 13:42 Ну чтож... пользуйтесь...

\A - горизонтальное выравнивание текста:
\A1; - по середине,
\A2; - по верху,
\A3; - по низу;
\Сn - цвет текста (где n- номер цвета);
\Hn/nx - высота текста (где n- значение nx- кратность);
\Wn/nx - ширина -"-"-
\S - дроби...
\S<числитель>/<знаменатель>; - с горизонтальной чертой;
\S<числитель>#<знаменатель>; - с наклонной чертой;
\S<числитель>^<знаменатель>; - без черты (отклонения);
\X - перенос текста на другую строку (под черту) (только для размеров)
\P - Символ ввода строки(ВКПС)
\L - Подчеркивание
\l - закончить подчеркивание
\O - надчеркивание
\o - закончить надчеркивание
\Qn - угол наклона (где n- значение)
\Tn - степень разреженности (где n- значение)
\Wn - степень сжатия (где n- значение)
{} - Группировка
\F<Имя фонта> Изменение шрифта.

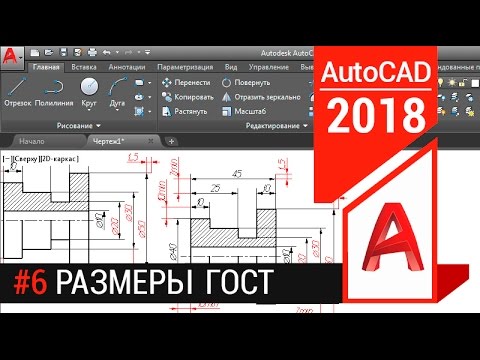

\f<Имя фонта>/b0/i0/c0/p34; Изменение шрифта и его как проставлять размеры в автокад 2018 атрибутов. (b- полужирный, i-курсив, c и p непонятно... указание не обязательно по умолчанию обычный)
%<\AcVar <Имя>>% - поле

-

Ответить на сообщение »



Автор:  Анди Дата: 20.07.2009 13:10 Не совсем понял высказанное пожелание ( или вопрос)...
Ну уж как пронял...
1 Вариант: в строке параметра "Резмерный суфикс" - "\A1;\H0.7x;\S+0,01^-0,02"
2 Вариант: в размерном тексте "<>\A1;\H0.7x;\S+0,01^-0,02"
3 Вариант: в строке параметра "Показ допусков" - "Отклонения",
"Допуск по высоте" - "Середина"
"Высота текста допуска" - "0.7" (например)
Ну и в строках значений допусков - естественно их значения
4 Вариант: Сделать настройки по варианту 3 непосредственно в размерном стиле...

PS H0.7x - это коэфициент высоты т.е. высота последующего текста 0.7 от высоты заданной в свойствах размера (или текстового примитива).
Обращаю внимания!!!! что коды могут использоваться только в мультитексте, коим в том числе является размерный текст.

Ответить на сообщение »



Автор:  Игорь Дата: 11.07.2009 14:59 Анди,отличное решение! А документированы ли эти управляющие коды? Где посмотреть полный перечень? Ответить на сообщение »



Автор:  Константин Дата: 09.07.2009 16:13 Анди, спасибо большое!
А как изменить код, чтоб поставить сразу верхнее и нижнее отклонение, регулируя высоту текста? (если ставить в меню Свойства, то допуски будут иметь такуюже величину шрифта, как и размер) Ответить на сообщение »



Автор:  Игорь Дата: 09.07.2009 08:35 Интересное исследование и великолепные его результаты! Если Вы поделитесь этими результатами, я думаю, многие будут Вам благодарны. Ответить на сообщение »



Автор:  Анди Дата: 08.07.2009 21:10 Существуют так называемые управляющие коды для оформления текстовой строки.
В данном случае в строке параметра "Резмерный суфикс" можно ввести "\S+0,01^" естественно без кавычек...
где +0,01 - значение верхного допуска...
Для пущей красоты можно добавить cпереди \A1;\H0.7x; т.е. "\A1;\H0.7x;\S+0,01^" Ответить на сообщение »



Автор:  Анди Дата: 08.07.2009 17:11 Лично я документации по этим кодам не видел...
Дошел до этого сам исследуя возможности текстовой строки..
Могу поделиться тем что нашел. Ответить на сообщение »



Автор:  Игорь Дата: 02.07.2009 12:00 Убрать нулевое отклонение, скорее всего, не удастся. Во всяком случае мне не удалось Правда я не считаю себя гуру в вопросах простановки размеров, пользуюсь этими функциями крайне редко. Возможно найдутся более знающие и умелые. В качестве варианта (если уж совсем невмоготу с нулевыми отклонениями) можно расчленить размер и удалить одно из отклонений. Но этот метод неправильный, так как размер перестаёт существовать как единый объект...
Ответить на сообщение »



Автор:  Константин Дата: 02.07.2009 09:12 Спасибо!
Вот только когда ставлю одно отклонение (верхнее или нижнее), то вместо второго отображается ноль (или несколько 0). Как его убрать? Ответить на сообщение »



Автор:  Игорь Дата: 02.07.2009 01:21 Для AutoCAD 2006 (русская версия):
1. Проставляете размер.
2.Выделяете его, правой клавишей мыши вызываете контекстное меню, в нём выбираете пункт "Свойства".
3. В открывшемся окне свойств находите раздел "Допуски".
4. В пункте "Показ допусков" указываете пункт "Отклонения".
5. В полях "Нижний предел" и "Верхний предел" указываете требуемые отклонения.
6. Закрываете окно свойств и наслаждаетесь результатом

Для AutoCAD 2009 - полагаю - аналогично...

>Подскажите, как поставить верхние и нижние отклонения размера?
>Работаю в AutoCAD 2006 и 2009

Ответить на сообщение »



Автор:  Константин Дата: 01.07.2009 16:07 Подскажите, как поставить верхние и нижние отклонения размера?
Работаю в AutoCAD 2006 и 2009 Ответить на сообщение »
